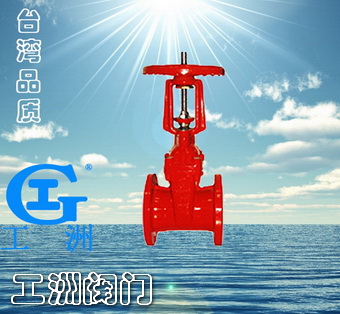

产品名称:明杆弹性座封闸阀产品型号:RRHX产品口径:DN50~400产品压力:1.0~2.5MPa产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

一、产品概述

  消防专用明杆弹性座封闸阀除具有弹性座封闸阀的优点之外,并可以较直观显示阀门开启程度,以便能在较远处判别阀门的开度,及时采取相应措施。启闭迅速可靠,故常应用于消防系统。

二、主要零部件材料

名 称
材 质
阀 体
灰 铸 铁、球 墨 铸 铁、铸 钢
闸 板
球 墨 铸 铁 +三 元 乙 丙 或 丁 腈 橡 胶
中 口 垫
丁 腈 橡 胶三 元 乙 丙
密 封 圈
丁 腈 橡 胶
支 架
灰 铸 铁、球 墨 铸 铁、铸 钢
阀 杆
不 锈 钢
螺 栓
不 锈 钢
压 盖
球 墨 铸 铁、铸 钢
阀 杆 螺 母
铜 合 金
手 轮 (传 动 帽)
可 锻 铸 铁

三、主要技术参数

公称压力:1.0~2.5MPa 工作温度:0~80℃     法兰标准:GB/T 17241.6 GB9113

公称通经:50~400mm    适用介质:水、油、气等   试验标准:GB13927 AP1598

四、主要外形连接尺寸

DN
50
65
80
100
125
150
200
250
300
350
400
L
178
190
203
229
254
267
292
330
356
381
406
Hmin(全开)
322
332
350
420
581
581
736
882
1009
1300
1380
Hmax(全开)
374
398
429
524
721
736
942
1031
1117
1655
1805
