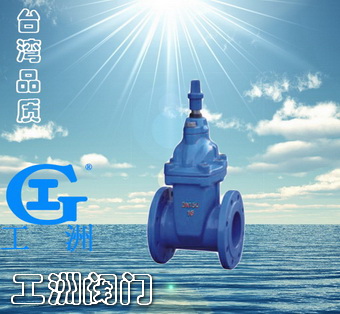

产品名称:暗杆弹性座封闸阀产品型号:RVCX产品口径:DN50~400产品压力:1.0~2.5MPa产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

一、产品概述

暗杆弹性座封闸阀,零用阀门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,更有效的节约安装空间。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

二、主要零部件材料

名称
材料
阀体
灰铸铁、球墨铸铁、铸钢
闸板
球墨铸铁外覆三元乙丙或丁腈橡胶
内六角螺栓
碳化处理
密封圈
丁腈橡胶
阀盖
灰铸铁、球墨铸铁、铸钢
阀杆
不锈钢
“O”形密封圈
丁腈橡胶
止推轴承
锡青铜
螺栓
不锈钢
压盖
球墨铸铁、铸钢
防尘罩
丁腈橡胶
手轮(传动帽)
铸铁

三、主要技术参数

公称压力:1.0~2.5MPa工作温度:0~80℃法兰标准:GB/T17241.6GB9113

公称通经:50~600mm适用介质:水、油、气等试验标准:GB13927  AP1598

四、主要外形连接尺寸

DN
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
178
190
203
229
254
267
292
330
356
381
406
432
457
508
HA
313
332
372
424
497
562
680
837
948
1010
1220
1280
1480
1665
HC
355
375
415
476
540
600
720
875
990
1050
1245
1310
1560
1750
