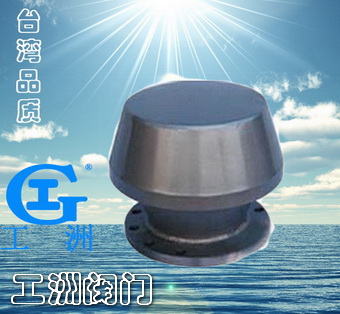

GHF-1防火呼吸阀

产品名称：防火呼吸阀产品型号：GHF-1产品口径：DN80~250产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

GHF-1型防火呼吸阀主要用途:
防火呼吸阀是装于油罐顶部，起减少罐内油品的蒸发损耗与控制罐内压力及防火安全作用。

操作压力

正压：＋180mm水柱负压：－30mm水柱

安装

将油罐顶呼吸阀①(如图示，下同)取下，然后将挡板②折叠从接合管③送入罐④内展平,而后将固定板盘置于接合管法兰的中心位置,把静电接地线⑤垫圈压在呼吸阀连接螺栓下方,然后将呼吸阀重新安装好即可。
　　1、呼吸阀挡板吊装于呼吸阀与油罐的接合管下方，以减少大呼吸过程中油气外溢的损失。
　　2、订货时请指明名称、规格、图号。罐顶接合管实际高度n。
主要外形与法兰连接尺寸

规格
图号
重 量
安装尺寸（毫米）
( Kg/台）
A
B
DN80
Fc1-80-00
≈2
Ø198
n＋常数
DN100
Fc1-100-00
≈3
Ø228
n＋常数
DN150
Fc1-150-00
≈5
Ø318
n＋常数
DN200
Fc1-200-00
≈8
Ø438
n＋常数
DN250
Fc1-250-00
≈11
Ø546
n＋常数
