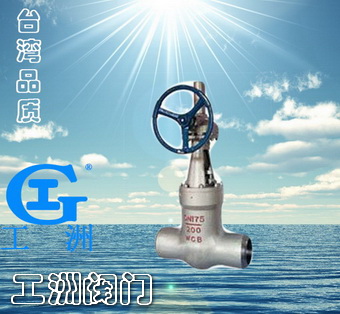

Z61Y API电站闸阀-工洲阀门台湾品质

产品名称：API电站闸阀产品型号：Z61Y产品口径：DN15-200产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
制造验收技术标准：
制造验收技术条件按日本火力发电用阀门标准E101的规定。
阀门结构长度按E101的规定。
阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
适用规范：
壳体材料
试用温度（℃）
适用介质
ASTM A216 WCB
-29~425
蒸汽
水
油品
ASTM A217 WC1
-29~455
ASTM A217 WC6
-29~550
ASTM A217 WC9
-29~590
主要零件材料：
零件名称
材料牌号
阀体
WCB
WC1
WC6
WC9
闸板
WCB
WC1
WC6
WC9
阀盖
A105
A182 F1
A182 F11
A182 F22
WCB
WC1
WC6
WC9
阀座
A105
15CrMoVA
12Cr1Mo1VA
12Cr1MoVA
阀杆
A182 F6
A182 F6
A182 F304
A182 F304
填料
增强柔性石墨
支架
WCB
WCB
WCB
WCB
WC1
WC6
WC9
密封环
S软钢（增强柔性石墨）
A182 F304
A182 F304
阀杆螺母
ZCuAl10Fe3或A439 D2

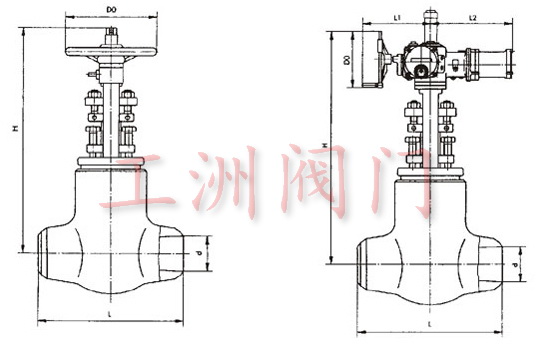

主要尺寸及重量：
规格
公称通径
外形尺寸和连接尺寸
重量（kg）
NPS
DN
d
L
H
D₀
Z60Y

-

1500Lb
1/2
15
10
216/-
322
200
10.5
3/4
20
13
219/-
322
200
11.2
1
25
19
254/140
322
200
11.8
1_1/4
32
24
279/163
378
250
18.0
1_1/2
40
29
305/179
414
250
22.0
2
50
36.5
368/216
495
300
44.0
2_1/2
65
56
419/254
671
300
48
3
80
64
470/305
692
300
58
4
100
84
546/406
790
350
98
5
125
100
673/483
875
350
128
6
150
126
705/559
1055
400
215
8
200
158
832/711
1148
400
387

规格
公称通径
外形尺寸和连接尺寸
重量（kg）
NPS
DN
d
L
H
D₀
Z60Y

-

1500Lb
1/2
15
10
264/-
322
200
13
3/4
20
13
273/-
322
200
12.7
1
25
19
308/186
322
200
12.5
1_1/4
32
24
349/232
378
250
21.8
1_1/2
40
29
384/232
414
250
29.3
2
50
36.5
451/279
495
300
55.4
2_1/2
65
46
508/330
639
300
70
3
80
54
587/368
680
300
90
4
100
70
671/457
805
350
142
5
125
86
794/533
965
350
191
6
150
104
914/610
1070
400
339
8
200
122
1022/762
1270
400
524
公称通径
主要外形尺寸及连接尺寸
电装型号
重量（kg）
d
L
H
D₀
L₁
L₂
Z960Y-150Lb
2_1/2
56
254
520
200
140
243
SMC-04
93
3
65
305
523
200
140
243
SMC-04
110
4
84
406
599
508
198
281
SMC-03
168
599
305
400
555
SMC-00
208
5
100
483
678
308
198
281
SMC-03
189
678
305
400
555
SMC-00
232
6
126
559
793
305
410
565
SMC-0
358
793
305
420
654
SMC-1
444
8
158
711
813
305
410
565
SMC-0
517
813
305
420
654
SMC-1
561
10
200
864
998
457
440
688
SMC-2
852
988
305
420
654
SMC-1
823
12
250
991
1141
305
420
654
SMC-1
1122
1156
457
440
688
SMC-2
1150
14
280
1067
1249
610
690
SMC-3
1765
16
318
1194
1351
610
690
SMC-3
2429
18
360
1346
1535
610
690
SMC-3
2454
1540
610
715
SMC-4
2524
20
406
1473
1726
610
690
SMC-3
3334
1731
610
715
SMC-4
3380
22
450
1600
1921
610
690
SMC-3
4409
1926
610
715
SMC-4
4648
Z960Y-2500Lb
2_1/2
46
330
533
508
198
332
SMC-03
143
533
200
140
243
SMC-04
116
3
54
368
549
508
198
332
SMC-03
160
549
200
140
243
SMC-04
134
4
70
457
653
508
198
332
SMC-03
251
644
305
410
565
SMC-0
294
5
86
533
760
305
400
555
SMC-00
324
774
305
400
565
SMC-0
341
6
104
610
850
305
400
555
SMC-00
479
861
305
410
565
SMC-0
564
8
130
762
847
305
410
565
SMC-0
725
860
305
420
654
SMC-1
750
10
162
914
1021
305
420
654
SMC-1
1152
1050
610
690
SMC-3
1220
12
210
1041
1125
457
440
688
SMC-2
1520
1149
610
690
SMC-3
1558
14
234
1118
1221
610
690
SMC-3
1869
16
264
1245
1390
610
690
SMC-3
2826
1395
610
715
SMC-4
3084

壳体材料	试用温度（℃）	适用介质
ASTM A216 WCB	-29~425	蒸汽水油品
ASTM A217 WC1	-29~455
ASTM A217 WC6	-29~550
ASTM A217 WC9	-29~590

零件名称	材料牌号
阀体	WCB	WC1	WC6	WC9
闸板	WCB	WC1	WC6	WC9
阀盖	A105	A182 F1	A182 F11	A182 F22
阀盖	WCB	WC1	WC6	WC9
阀座	A105	15CrMoVA	12Cr1Mo1VA	12Cr1MoVA
阀杆	A182 F6	A182 F6	A182 F304	A182 F304
填料	增强柔性石墨
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
密封环	S软钢（增强柔性石墨）		A182 F304	A182 F304
阀杆螺母	ZCuAl10Fe3或A439 D2

规格	公称通径		外形尺寸和连接尺寸				重量（kg）
规格	NPS	DN	d	L	H	D₀	重量（kg）
Z60Y - 1500Lb	1/2	15	10	216/-	322	200	10.5
	3/4	20	13	219/-	322	200	11.2
	1	25	19	254/140	322	200	11.8
	1_1/4	32	24	279/163	378	250	18.0
	1_1/2	40	29	305/179	414	250	22.0
	2	50	36.5	368/216	495	300	44.0
	2_1/2	65	56	419/254	671	300	48
	3	80	64	470/305	692	300	58
	4	100	84	546/406	790	350	98
	5	125	100	673/483	875	350	128
	6	150	126	705/559	1055	400	215
	8	200	158	832/711	1148	400	387

公称通径	主要外形尺寸及连接尺寸						电装型号	重量（kg）
公称通径	d	L	H	D₀	L₁	L₂	电装型号	重量（kg）
Z960Y-150Lb
2_1/2	56	254	520	200	140	243	SMC-04	93
3	65	305	523	200	140	243	SMC-04	110
4	84	406	599	508	198	281	SMC-03	168
4	84	406	599	305	400	555	SMC-00	208
5	100	483	678	308	198	281	SMC-03	189
5	100	483	678	305	400	555	SMC-00	232
6	126	559	793	305	410	565	SMC-0	358
6	126	559	793	305	420	654	SMC-1	444
8	158	711	813	305	410	565	SMC-0	517
8	158	711	813	305	420	654	SMC-1	561
10	200	864	998	457	440	688	SMC-2	852
10	200	864	988	305	420	654	SMC-1	823
12	250	991	1141	305	420	654	SMC-1	1122
12	250	991	1156	457	440	688	SMC-2	1150
14	280	1067	1249	610	690		SMC-3	1765
16	318	1194	1351	610	690		SMC-3	2429
18	360	1346	1535	610	690		SMC-3	2454
18	360	1346	1540	610	715		SMC-4	2524
20	406	1473	1726	610	690		SMC-3	3334
20	406	1473	1731	610	715		SMC-4	3380
22	450	1600	1921	610	690		SMC-3	4409
22	450	1600	1926	610	715		SMC-4	4648
Z960Y-2500Lb
2_1/2	46	330	533	508	198	332	SMC-03	143
2_1/2	46	330	533	200	140	243	SMC-04	116
3	54	368	549	508	198	332	SMC-03	160
3	54	368	549	200	140	243	SMC-04	134
4	70	457	653	508	198	332	SMC-03	251
4	70	457	644	305	410	565	SMC-0	294
5	86	533	760	305	400	555	SMC-00	324
5	86	533	774	305	400	565	SMC-0	341
6	104	610	850	305	400	555	SMC-00	479
6	104	610	861	305	410	565	SMC-0	564
8	130	762	847	305	410	565	SMC-0	725
8	130	762	860	305	420	654	SMC-1	750
10	162	914	1021	305	420	654	SMC-1	1152
10	162	914	1050	610	690		SMC-3	1220
12	210	1041	1125	457	440	688	SMC-2	1520
12	210	1041	1149	610	690		SMC-3	1558
14	234	1118	1221	610	690		SMC-3	1869
16	264	1245	1390	610	690		SMC-3	2826
16	264	1245	1395	610	715		SMC-4	3084
