设计说明
栓接阀盖,焊接连接
单闸板,全通型
明杆
可更换阀座
支架和阀盖一体
升降式或非升降式手轮
法兰、承插焊或对焊端

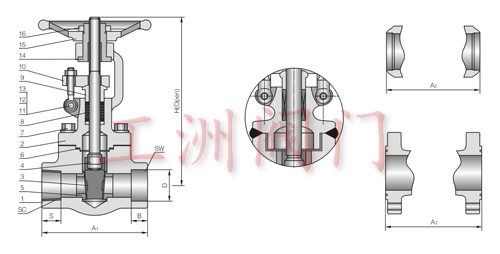

Standard Material Specifiactions
| No. | Part Name | ASTM Material | |||||||
| Carbon Steel | 1.25Cr-0.5Mo | 2.25Cr-1Mo | 304 Type | 316 Type | 304L Type | 316L Type | 20 Alloy | ||
| 1 | Body | A105 | A182 F11 | A182 F22 | A182 F304 | A182F316 | A182 F304L | A182F316L | 20-Alloy |
| 2 | Bonnet | A105 | A182 F11 | A182 F22 | A182 F304 | A182F316 | A182 F304L | A182F316L | 20-Alloy |
| 3 | Wedge | A105+13Cr*1 | A182 F11+HF | A182 F22+HF | A182 F304 | A182F316 | A182 F304L | A182F316L | 20-Alloy |
| 4 | Stem | A182 F6a | A182 F11 | A182 F22 | A182 F304 | A182F316 | A182 F304L | A182F316L | 20-Alloy |
| 5 | Seat Ring | A105+13Cr*1 | A182 F11+HF | A182 F22+HF | NA | NA | NA | NA | Na |
| 6 | Bonnet Gasket | 304+ Graphit  | 304+ Graphit  | 304+ Graphit  | 304+ Graphit  | 316+ Graphit  | 304L+ Graphit  | 316L+ Graphit  | 316+ Graphit  |
| 7 | Bonnet Bolt | A193 B7 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | Packing | Graphite | Graphite | Graphite | Graphite *2 | Graphite *2 | Graphite *2 | Graphite *2 | Graphite *2 |
| 9 | Gland | A276 410 | A276 410 | A276 410 | A276 304 | A276 316 | A276 304L | A276 316L | 20-Alloy |
| 10 | Gland Flange | A105 | A105 | A105 | A182 F304 | A182F316 | A182 F304L | A182F316L | 20-Alloy |
| 11 | Eyebolt | Carbon Steel | A193 B7 | A193 B7 | A193 B8 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
| 12 | Eyebolt Nut | Carbon Steel | A194 2H | A194 2H | A194 8 | A194 8 | A194 8 | A194 8 | A194 8 |
| 13 | Eyebolt Pin | A276 410 | A276 410 | A276 412 | A276 304 | A276 304 | A276 304 | A276 304 | A276 304 |
| 14 | Stem Nut | Bronze | Bronze *3 | Bronze *3 | Bronze | Bronze | Bronze | Bronze | Bronze |
| 15 | Hand wheel | Malleable iron | Malleable iron | Malleable iron | Malleable iron | Malleable iron | Malleable iron | Malleable iron | Malleable iron |
| 16 | Wheel Nut | Carbon Steel | Carbon Steel | Carbon Steel | Carbon Steel+Zn | Carbon Steel+Zn | Carbon Steel+Zn | Carbon Steel+Zn | Carbon Steel+Zn |
| *1 | PN≥600Class seal face will be HF | ||||||||
| *2 | PTFE Optional | ||||||||
| *3 | Ductile Ni-Resist iron Optional | ||||||||

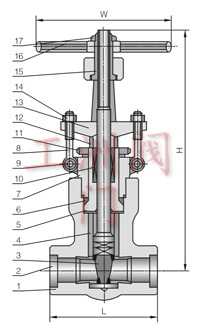

标准材料规范
| No. | Part Name | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A 105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | Body | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | Seat Ring | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | Wedge | A182/F430+STL | A182 F304+STL | A182 F304(L)+STL | A182 F316(L)+STL |
| 4 | Stem | A182 F6aA276-410 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 5 | From Seal Place | A105N | A182 F304 | A182 F304(L) | F316(L) |
| 6 | From Packing Ring | F182 F304 | A182 F304 F22 | A276 304(L) | A276 316L |
| 7 | Bonnet | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 8 | Gland Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 9 | Cylindrical Pin | A276 F420 | A276 F420 | A182 F304 | A182 F304 |
| 10 | Stem Packing | Graphite+ 304  | Graphite+ 304  | Graphite+ 316  | Graphite+ 316  |
| 11 | Promotes the Nut | A194 2H | A194 4 | A194 8 | A194 8M |
| 12 | Gland | A276 F420  | A276 F420  | A182 F304  | A182  F304  |
| 13 | Gland  Flange  | A105 | F22 | A182 F304  | A182  F304  |
| 14 | Gland Nut | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | Yoke Nut | A276-410 | A276-410 | A276  F410  | A276 F410  |
| 16 | Hand Wheel | A197 | A197 | A197 | A197 |
| 17 | Lock Nut | A194 2H | A194 4 | A194 8 | A194 8M |

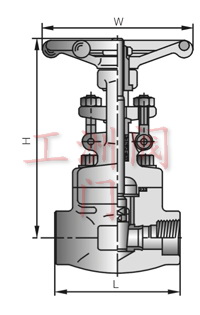

主要外形尺寸和质量           Class 800
牢固粗体阀盖,外螺纹阀杆和支架
设计按照 API 602
| R.P | - | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 |
| F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 |
| H | 161 | 161 | 163 | 196 | 223 | 251 | 290 | 333 |
| d | 8 | 10.5 | 13.5 | 18 | 24 | 29 | 36.5 | 45 |
| Weight(kg) | 2.3 | 2.22 | 2.39 | 4.24 | 5.7 | 7.05 | 10.9 | 16.8 |

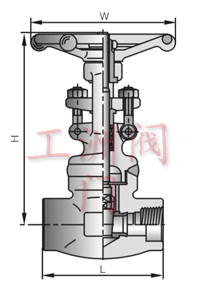

主要外形尺寸和质量           Class 800
焊接阀盖,外螺纹阀杆和支架
设计按照 API 602
| R.P | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | |
| F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 |
| H | 161 | 161 | 163 | 196 | 223 | 251 | 290 | 333 |
| d | 8 | 10.5 | 13.5 | 18 | 24 | 29 | 36.5 | 45 |
| Weight(kg) | 1.9 | 1.9 | 2.1 | 3.2 | 5.2 | 6.9 | 10.4 | 15.8 |
主要外形尺寸和质量           Class 800
牢固粗体阀盖,外螺纹阀杆和支架
设计按照 API 602
| R.P | - | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 |
| F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 92 | 111 | 111 | 120 | 120 | 140 | 178 | 180 |
| W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 220 |
| H | 191 | 191 | 192 | 219 | 243 | 296 | 316 | 370 |
| d | 8 | 10.5 | 13.5 | 18 | 24 | 29 | 36.5 | 45 |
| Weight(kg) | 2.4 | 4.4 | 4.3 | 6 | 7.2 | 11.4 | 16 | 23 |
主要外形尺寸和质量           Class 800
焊接阀盖,外螺纹阀杆和支架
设计按照 API 602
| R.P | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | |
| F.P | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 92 | 111 | 111 | 120 | 120 | 140 | 178 | 180 |
| W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 220 |
| H | 171 | 207 | 207 | 240 | 258 | 330 | 355 | 370 |
| d | 8 | 10.5 | 13.5 | 18 | 24 | 29 | 36.5 | 45 |
| Weight(kg) | 2.3 | 4 | 4 | 4.8 | 7.1 | 11 | 16 | 22.8 |
| NPS | 3/8 | 1/2 | 3/4 | 1 | 11/4 |
| L | 111 | 120 | 120 | 120 | 140 |
| W | 125 | 160 | 160 | 180 | 220 |
| H | 215 | 218 | 220 | 238 | 281 |
| d | 14 | 14 | 14 | 19 | 25 |
| Weight(kg) | 7 | 8.7 | 8.5 | 11.7 | 17 |

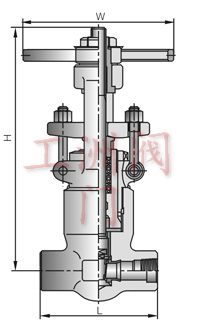

主要外形尺寸和质量           Class 1500~2500
栓接阀盖,外螺纹阀杆和支架
设计按照 ASME B 16.34
| NPS | Class | 1/2 | 3/4 | 1 | 11/2 | 2 |
| L | 1500 | 110 | 150 | 150 | 210 | 235 |
| 2500 | 150 | 150 | 210 | 235 | 235 | |
| W | 1500 | 110 | 130 | 130 | 180 | 250 |
| 2500 | 130 | 130 | 250 | 300 | 300 | |
| H | 1500 | 277 | 300 | 390 | 400 | 435 |
| 2500 | 293 | 300 | 390 | 435 | 435 | |
| d | 1500 | 14 | 17 | 22 | 35 | 37 |
| 2500 | 14 | 14 | 14 | 25 | 30 | |
| Weight(kg) | 1500 | 5.1 | 11 | 12.1 | 22 | 37 |
| 2500 | 11 | 11.3 | 22.4 | 38 | 38 |

主要外形尺寸和质量           Class 1500~ 2500
压力密封阀盖,外螺纹阀杆和支架
设计按照 ASME B 16.34
| NPS | Class | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| L | 900-1500 | 140 | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500 | 186 | 186 | 186 | 186 | 232 | 232 | 279 | |
| W | 900-1500 | 200 | 200 | 200 | 200 | 280 | 280 | 300 |
| 2500 | 200 | 200 | 200 | 200 | 280 | 280 | 300 | |
| H | 900-1500 | 318 | 318 | 318 | 322 | 467 | 468 | 540 |
| 2500 | 325 | 325 | 325 | 327 | 467 | 468 | 540 | |
| d | 900-1500 | 14 | 14 | 14 | 19 | 25 | 30 | 36.5 |
| 2500 | 14 | 14 | 14 | 19 | 25 | 30 | 36.5 | |
| Weight(kg) | 900-1500 | 11.5 | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 |
| 2500 | 12.3 | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 |
