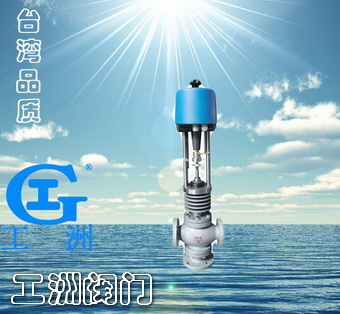

产品名称:电动三通合流、分流调节阀产品型号:ZAZQ、ZAZX型产品口径:DN25-200产品压力:0.6~6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品概述:
ZAZQ、ZAZX型电动三通合流、分流调节阀采用圆筒型薄壁窗口形阀芯导向。配用DKZ直行程电动执行机构,接受0~10或4~20mA.DC信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体,或不同温度的同种流体,混合成同一温度流体。三通分流阀将一种流体分成两路流体。
本系列产品口径由25mm至200mm,公称压力有1.0、1.6、4.0、6.4MPa,温度范围-60℃至450℃,控制信号为0~10或4~20mA.DC。配用不同的执行机构可分为普通型和电子型两种。

产品特点:
流体对阀芯作用方向都处于流开状态,故工作稳定性好。
・除了阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
・伺服放大器采用深度动态负反馈,可提高调节精度。
・电动操作器有多种形式,可适用于4~20mA.DC或0~10mA.DC。
・电子型电动调节阀可直接由电流信号控制阀门开度,无需伺服放大器。
・节省自动化投资,与单座、双座或套筒调节阀相比,组成同样的系统可省掉一个阀,简化系统,节省投资。
・波纹管密封型对移动的阀杆形成完全的密封,堵绝流体外漏。

零件资料:
阀体、阀盖:HT200、ZG230~450ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti司太莱合金堆焊
填料:聚四氟乙烯
推杆、衬套:2Cr13

技术参数:

公称通径 DN(mm)253240506580100125150200
额定流量系数 KV合流8.51321345385135210340535
分流











85135210340535
额定行程 (mm)16254060



流量特性直线 抛物线



工作温度 (℃)普通型:铸铁: -20~200、铸钢:-40~250、铸不锈钢:-60~250
散热型:铸钢: -40~450、铸不锈钢:-60~450



介质温度 (℃)200以下(对合流阀而言)



固有可调比 R30



公称压力 PN(MPa)1.0 1.6 4.0 6.4



允许泄漏量硬密封:Ⅳ级 软密封:VI级



作用方式电开、电关



信号范围 (mA.DC)0~10 4~20



电源电压220V、50H Z 380V、50H Z 24V、AC/DC



环境温度 (℃)伺服放大器: 5~45 执行机构:-10~55



全行程时间
S
普通型12.5203248



电子型30304860



消耗功率 (W)普通型2835



电子型6152540



连接标准:

◆连接尺寸及标准:
・法兰标准:铸铁法兰按GB4216.5-84 铸钢法兰按GB9113-88,JB/T79-94
・法兰密封面型:PN10、PN16为凸面 PN40、PN64为凹凸面、阀体为凹面
・结构长度:GB12221-89
・夹套保温型夹套载热体接口:对焊ф18X4
* 阀体法兰及法兰端面距离可以按用户指定的标准制造。
如ANSI、JIS、JPI等标准。

◆ 订货须知:
订货时请用户提供以下资料:
・调节阀名称、型号
・公称通径(mm)
・公称压力(MPa)
・额定流量系数(KV)
・固有流量特性
・介质名称、阀前后压力、温度、流量等
・整机作用方式(电开、电关)及输入信号
・阀体、阀内件及填料材质
・附件(操作器、伺服放大器等)
・其他特殊要求
