产品详细信息产品说明：

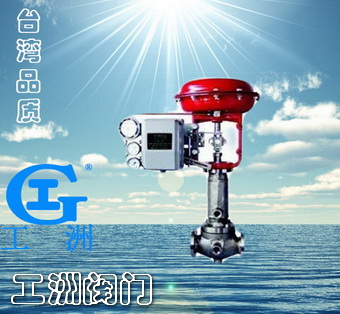

ZX(P/M)J型气动薄膜夹套调节阀是ZXP型新系列气动薄膜单座调节阀的派生产品，该系列产品具有形小，体轻、精确、高效的特点。气动薄膜夹套调节阀除具有ZXP型新系列气动薄膜单座调节阀相同的性能及用途之外，主要区别在于阀体外多了一个蒸汽加热室，当被调介质的结晶温度近于常温或因温度降低造成流体粘度增大甚至介质凝固，调节阀不能正常工作时，利用蒸汽间接加热的办法，使介质正常流动。
技术参数：
| 公称通径DN | 20 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | |||||||
| 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 公称压力PN（MPa） | 4.0 6.4 | ||||||||||||||
| 流量特性 | 直线 等百分比 | ||||||||||||||
| 薄膜有效面积(cm2) | 200 | 280 | 400 | 600 | 1000 | ||||||||||
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||||||||
| 工作温度（摄氏度） | 铸钢:-40~250 铸不锈钢:40~250 | ||||||||||||||
| 允许压差（MPa） | 5.09 | 3.54 | 2.26 | 1.27 | 1.14 | 0.99 | 0.64 | 0.41 | 0.36 | 0.24 | 0.15 | 0.16 | 0.11 | 0.06 | |
| 气源压力（MPa） | 0.14~0.4 | ||||||||||||||
| 弹簧（KPa） （信号压力） | 20-100;40-200;20-60;60-100 | ||||||||||||||
订货须知：
订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
