产品名称：自力式压力调节阀产品型号：ZZY型产品口径：DN20-300产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息

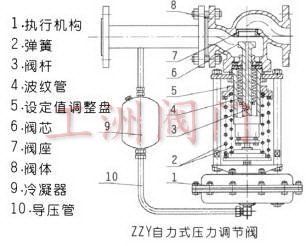

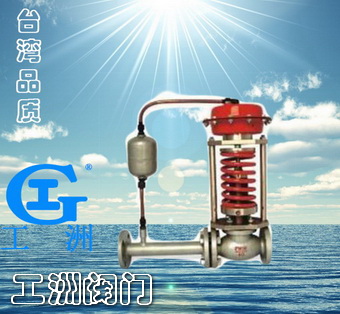

产品概述：
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。可按需要组合满足用户工况要求。

产品特点：
・自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
・压力分段范围细且互相交叉，调节精度高。
・压力设定值在运行期间可连续设定。
・对阀后压力调节，阀前压力与阀后压力之比为10:1~10:8。
・橡胶膜片式检测，执行机构检测精度高、动作灵敏。
・采用压力平衡机构，使调节阀反应灵敏、控制精确。
阀体：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
阀杆：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜盖：A3 A3钢涂四氟乙烯不锈钢
填料：聚四氟乙烯柔性石墨
橡胶膜片：丁睛、乙丙、氟、耐油橡胶

技术参数：
◆主要技术参数和性能指标
公称通径 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数 Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
额定行程 (mm) 8 10 14 20 25 40 50 60 70
公称压力 PN(MPa) 1.6 、 4.0 、 6.4
压力调节范围 (kPa)
15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260
240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620
600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性快开
调节精度 ( ％ ) ± 5
使用温度 ( ℃ ) ≤ 350
允许
泄漏量硬密封 (l/h) 单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
软密封 (ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 16.0
减压比最大 10
最小 1.25
◆外形尺寸与重量
公称通径 0N 20 25 32 40 50 65 80 100 125 150 200 250 300
法兰接管尺寸 B 383 512 603 862 1023 1380 1800 2000 2200
法兰端面距 L 150 160 180 200 230 290 310 350 400 480 600 730 850
压
力
调
节
范
围
kPa 15 一 140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
280 ― 500 H 455 500 520 690 760 800 870 880 900 950
A 230
120 ― 300 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480 ― 1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600 一 1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000 ― 2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量 kg 26 37 42 72 90 114 130 144 180 200 250
导压管接头螺纹 M16X1.5
◆订货须知
订货时请用户提供以下资料：
调节阀名称、型号
公称压力(MPa)
公称通径(mm)
额定流量系数(Kv)
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求

公称通径 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
额定流量系数 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
额定行程 (mm)		8			10				14		20			25		40				50	60		70
公称压力 PN(MPa)		1.6 、 4.0 、 6.4
压力调节范围 (kPa)		15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500
流量特性		快开
调节精度 ( ％ )		± 5
使用温度 ( ℃ )		≤ 350
允许泄漏量	硬密封 (l/h)	单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
	软密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
减压比	最大	10
	最小	1.25

公称通径 0N			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸 B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距 L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围 kPa	15 一 140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	280 ― 500	H	455		500		520	690		760	800	870	880	900	950
		A	230
	120 ― 300	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480 ― 1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600 一 1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000 ― 2500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量 kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头螺纹			M16X1.5
