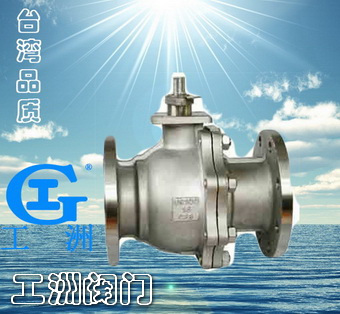

Q41H美标金属硬密封球阀

产品名称：美标金属硬密封球阀产品型号：Q41H产品口径：DN15-300产品压力：0.6~6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

美标金属硬密封球阀产品性能规范：

公称压力（PN）

1.6

2.5

4.0

6.4

壳体试验压力

2.4

3.8

6.0

9.6

密封试验（液）

1.8

25.8

4.4

7.0

密封试验（气）

0.5~0.7

适用介质

　C　　　　　　P　　　　 R
水、油品、蒸汽　　　硝酸类　　醋酸类

适用温度

≤200

美标金属硬密封球阀主要堆零件材料：

名称

WCB类

CF8类

CF3类

CF8M类

CF3M类

阀体左体

A216-WCB

A315-CFB

A35-CF3

A351-CF8M

A351-CF3M

球体

B2-B8

A105-1025

A182-F304L

A182-F304L

A132-F316

A182-F316L

B8以上

A216-WCB

A351-CF8M

A351-CF3

A351-CF8M

A351-CF3M

阀杆

A182-F6a

A182-F304

A182-F304L

A182-F336

A182-F316L

阀座

-

PTFE/增强PTFE/NYLIN

阀座支承圈

A105-1025

A182-F304

A182-F304L

A182-F316

A182-F316L

弹簧

-

3yc-7/17-49H

O型圈

NBR

氟橡胶

螺柱

A193-B7

A193-B8

螺母

A194-2H

A194-8

美标金属硬密封球阀150Lb外形尺寸和连尺寸：

公称通径

单位

L

D

T

G

C

n-Φd

W

H

in

mm

1/2″

15
