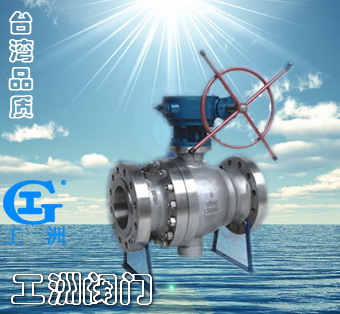

一、不锈钢美标固定球阀产品规格：

SMQ347F不锈钢美标固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

产品结构特点：

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关　位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用不锈钢（304.321.316.316L）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。
4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。
6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所。
不锈钢美标固定球阀主要连接尺寸：

公称压力
PN(Class) 公称通径
DN L d1 D D1 D2 D6 f f2 b Z-φd H1 H2
RF BW 全通径缩径
150LB 1/2 108 140 13 - 89 60.5 35 - 2 - 12 4-15 - 59
3/4 117 152 19 - 98 70 43 - 2 - 12 4-15 - 63
1 127 165 25 - 108 79.5 51 - 2 - 12 4-15 - 75
11/4 140 178 32 - 117 89 64 - 2 - 13 4-15 -
11/2 165 190 38 - 127 98.5 73 - 2 - 15 4-15 - 95
2 178 216 51 - 152 120.5 92 - 2 - 16 4-19 - 107
21/2 190 241 64 - 178 139.5 105 - 2 - 18 4-19 - 142
3 203 283 76 64 190 152.5 127 - 2 - 19 4-19 - 152
4 229 305 102 76 229 190.5 157 - 2 - 24 8-19 - 178
5 356 381 127 102 254 216 186 - 2 - 24 8-22 - 252
6 394 457 152 127 279 241.5 216 - 2 - 26 8-22 - 272
8 457 521 203 152 343 298.5 270 - 2 - 29 8-22 - 398
10 533 559 254 203 406 362 324 - 2 - 31 12-26 335 495
12 610 635 305 254 483 432 381 - 2 - 32 12-26 385 580
14 686 762 337 305 533 476 412 - 2 - 35 12-29 430 625
16 762 838 387 337 597 540 470 - 2 - 37 16-29 470 720
18 864 914 438 337 635 578 533 - 2 - 40 16-32 - -
20 914 991 489 387 699 635 584 - 2 - 43 20-32 590 840
24 1067 1143 591 489 813 749.5 692 - 2 - 48 20-35 700 1050
300LB 1/2 140 140 13 - 95 66.5 35 - 2 - 15 4-15 - 59
3/4 152 152 19 - 117 82.5 43 - 2 - 16 4-19 - 63
1 165 165 25 - 124 89 51 - 2 - 18 4-19 - 75
11/4 178 178 32 - 133 98.5 64 - 2 - 19 4-19 - -
11/2 190 190 38 - 156 114.5 73 - 2 - 19 4-22 - 95
2 216 216 51 - 165 127 92 - 2 - 23 8-19 - 107
21/2 241 241 64 - 190 149 105 - 2 - 26 8-22 - 142
3 283 283 76 64 210 168.5 127 - 2 - 29 8-22 - 152
4 305 305 102 76 254 200 157 - 2 - 32 8-22 - 178
5 381 381 127 102 279 235 186 - 2 - 35 8-22 - 252
6 403 457 152 127 318 270 216 - 2 - 37 12-22 - 272
8 502 521 203 152 381 330 270 - 2 - 42 12-25 - 398
10 568 559 254 203 445 387.5 324 - 2 - 48 16-29 335 495
12 648 635 305 254 521 451 381 - 2 - 51 16-32 385 580
14 762 762 337 305 584 514.5 413 - 2 - 54 20-32 430 625
16 838 838 387 337 648 571.5 470 - 2 - 58 20-35 470 720
18 914 914 432 337 711 628.5 533 - 2 - 61 24-35 - -
20 99 991 483 387 775 686 584 - 2 - 64 24-35 590 840
24 1143 1143 591 483 914 813 692 - 2 - 70 24-41 700 1050
400LB 1/2 140 140 13 - 95 66.7 35 - 6.4 - 14.5 4-15 - 59
3/4 152 152 19 - 117 82.5 43 - 6.4 - 16 4-19 - 63
1 165 165 25 - 124 88.9 51 - 6.4 - 17.5 4-19 - 75
11/4 178 178 32 -
11/2 190 190 38 - 156 114.3 73 - 6.4 - 22.5 4-22 - 95
2 216 216 51 - 165 127 92 - 6.4 - 25.5 8-19 - 107
21/2 241 241 64 -
3 283 283 76 64
4 305 305 102 76 254 200 157 - 6.4 - 35 8-26 - 178
5 381 381 127 102
6 403 457 152 127 318 269.9 216 - 6.4 - 41.5 12-26 250 300
8 502 521 203 152 381 330.2 270 - 6.4 - 18 12-29 294 374
10 568 559 254 203 445 387.3 324 - 6.4 - 54 16-32 370 445
12 648 635 305 254 520 450.8 381 - 6.4 - 57.5 16-35 420 515
14 762 762 337 305 585 514.3 413 - 6.4 - 60.5 20-35 460 550
16 838 838 387 337 650 571.5 470 - 6.4 - 63.5 20-39 505 615
18 914 914 432 337
20 991 991 483 387 775 685.8 584 - 6.4 - 70 24-42 630 810
24 1143 1143 591 483 915 812.8 692 - 6.4 - 76.5 24-48 825 1010

公称压力
PN(Class) 公称通径
DN L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2
RF BW 全通径缩径
600LB 1/2 165 165 13 - 95 66.5 35 - 6.4 - 15 4-15 - 59
3/4 191 191 19 - 118 82.5 43 - 6.4 - 16 4-19 - 63
1 216 216 25 - 124 89 51 - 6.4 - 18 4-19 - 75
11/4 229 229 32 - 133 98.5 64 - 6.4 - 21 4-19 - -
11/2 241 241 38 - ,, , , , , 156 114.5 73 - 6.4 - 23 4-22 - 95
2 292 292 51 38 165 127 92 - 6.4 - 26 8-19 - 107
21/2 330 330 64 51 190 179 105 - 6.4 - 29 8-22 - 178
3 356 356 76 64 210 168.5 127 - 6.4 - 32 8-22 - -
4 432 432 102 76 273 216 157 - 6.4 - 38 8-25 - -
6 559 559 152 127 356 292 216 - 6.4 - 48 12-29 250 300
8 660 660 200 152 419 349 270 - 6.4 - 56 12-32 294 374
10 787 787 248 200 508 432 324 - 6.4 - 64 16-35 370 445
12 838 838 298 248 559 489 381 - 6.4 - 67 20-35 420 515
14 889 889 327 298 603 527 413 - 6.4 - 70 20-38 460 550
16 991 991 375 327 686 603 470 - 6.4 - 77 20-41 505 615
18 1092 1092 432 327 743 654 533 - 6.4 - 83 20-45 630 810
20 1194 1194 483 375 813 724 584 - 6.4 - 89 24-45 - -
900LB 2 368 368 47 38 216 165.1 92 - 7.92 - 38.5 8-26 - -
3 381 381 73 57 244 190.5 127 123.82 7.92 - 41.5 8-29 191 259
4 457 457 98 73 292 234.5 157 149.22 7.92 - 44.5 8-32 216 297
6 610 610 146 121 381 317.5 216 211.12 7.92 - 50 12-32 270 360
8 737 737 190 146 470 393.7 270 269.88 7.92 - 63.5 12-39 322 394
10 838 838 238 180 545 459.5 324 323.85 7.92 - 70 16-39 420 502
12 965 965 282 238 610 533.4 381 381.00 7.92 - 79.5 20-39 470 572
14 1029 1029 - - - - - 419.10 11.13 - 86 20-42 510 675
16 1130 1130 - - - - - 469.90 11.13 - 89 20-45 600 762
18 1219 1219 - - - - - 533.40 12.7 - 102 20-51 700 866
20 1334 1334 - - - - - 584.20 12.7 - 108 20-54 720 894
1500LB 2 368 368 47 47 216 165.1 124 95.25 7.92 - 38.5 8-26 126 217
3 470 470 73 73 267 203.2 168 136.92 7.92 - 48 8-32 191 259
4 564 564 98 98 311 245.5 194 161.92 7.92 - 54 8-35 216 297
6 705 705 146 146 394 317.5 248 211.12 9.52 - 83 12-39 296 365
8 832 832 190 190 483 393.7 318 269.88 11.13 - 92 12-45 378 475
10 991 991 238 238 565 482.6 371 323.85 11.13 - 108 12-51 495 578
12 1130 1130 282 282 675 571.5 438 381.00 14.27 - 124 12-54 542 696
14 1257 1257 - - 826 635 489 419.10 15.88 - 133.5 16-61 590 761
16 1384 1384 - - 915 704.5 546 469.90 17.48 - 146.5 16-67 670 831
20 1664 1664 - - 1170 990.6 673 584.20 17.48 - 178 16-80 750 950

订货须知：
一、①不锈钢美标固定球阀产品名称与型号②不锈钢美标固定球阀口径③不锈钢美标固定球阀是否带附件二、若已经由设计单位选定公司的不锈钢美标固定球阀型号，请按不锈钢美标固定球阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
