DYC-Q系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。其工作原理是机械泵的电源和电磁阀线圈的电源接在同一电路上，当机械真空泵因工作需要突然停电、停止运转时，该阀利用大气压力使阀芯自动关闭，截止和真空系统相连的通道，同时向泵内放大气，防止机械泵油返回真空系统，起到了保护真空系统作用，有利于机械泵再启动。适用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa) 105～102 阀门漏率(Pa.L/S) ＜6.5x10-2 介质温度(℃) -25～+40 开闭时间(S) ≤3 电源电压(V/Hz) 220/50 安装方式 垂直

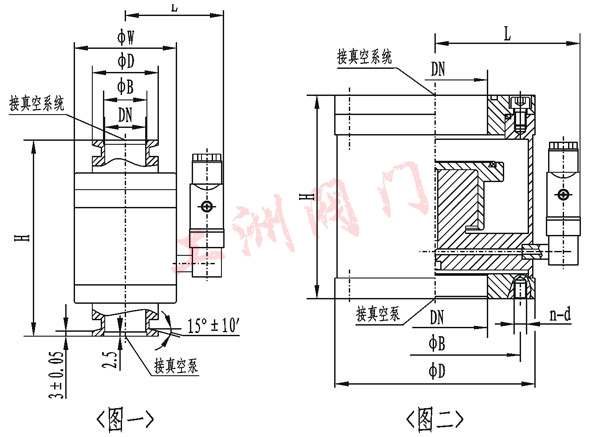

(图一)连接及外形尺寸(GB4982)

型号 通径(DN) ΦW ΦD ΦB H L 法兰标准 DYC-Q16/KF 16 60 30 17.2 115 63 GB4982 DYC-Q25/KF 25 70 40 26.2 130 67 DYC-Q40/KF 40 100 55 41.2 160 81 DYC-Q50/KF 50 110 75 52.2 195 85 /

连接及外形尺寸(GB/T6070)

型号 通径(DN) ΦD ΦB H L n-d 法兰标准 DYC-Q16 16 60 45 75 63 4-M6 GB/T6070 DYC-Q20 20 65 50 80 67 DYC-Q25 25 70 55 90 67 DYC-Q32 32 90 70 100 75 4-M8 DYC-Q40 40 100 80 110 81 DYC-Q50 50 110 90 123 85 DYC-Q65 65 125 105 147 95 DYC-Q80 80 145 125 147 102 DYC-Q100 100 165 145 140 112 8-M8 DYC-Q125 125 200 175 185 121 8-M10 DYC-Q160 160 225 200 210 138 DYC-Q200 200 285 260 240 170 12-M10 DYC-Q250 250 335 310 285 195 DYC-Q320 320 425 395 310 241 12-M12

订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
