GID-A系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置,可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号,来实现阀门开、关或中间位置的控制,从而达到接通或切断真空管路中气流的目的。阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,除了能用在真空状态下,也能在低压状态下使用。 适用的工作介质为空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
2x105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
开闭时间(S)
DN≤63 20;80≤DN≤200 30; DN≥250 48
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

法兰标准
GB/T6070
安装位置
任意
控制电路

标准出厂:AC220V/50Hz开关型
特殊指定:AC380V;DC24V开关型
4~20mA DC

信号反馈
标准出厂:带无源触点型
特殊指定:4~20mA DC调节型

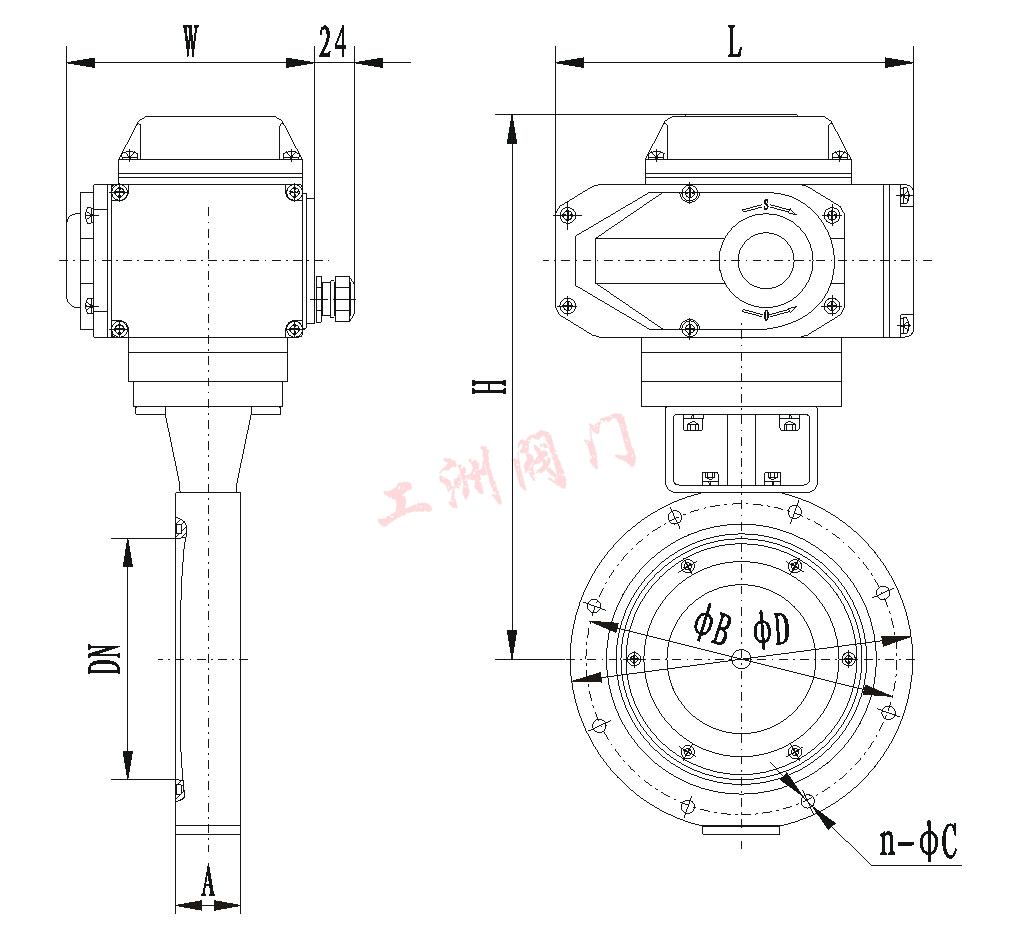

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
W
n-ΦC
GID-50A
50
110
90
218
26
160
113
4-Φ9
GID-63A
63
130
110
229
32
GID-80A
80
145
125
272
196
121
8-Φ9
GID-100A
100
165
145
282
8-Φ12
GID-125A
125
200
175
300
35
GID-150A
150
225
200
369
255
158
GID-200A
200
285
260
399
45
12-Φ11
GID-250A
250
335
310
427
50
GID-300A
300
425
395
471
55
12-Φ14
GID-400A
400
510
480
546
60
310
207
16-Φ14



订货须知:
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF(H)型电子式三通电动调节阀型号,请按ZRSF(H)型电子式三通电动调节阀型号
