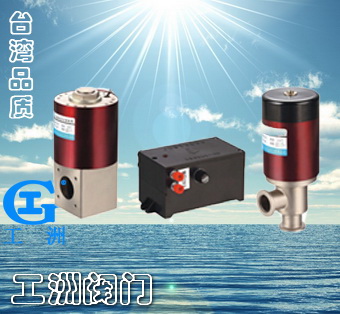

电磁高真空挡板阀GDC-J系列



GDC-J系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。

主要技术性能

适用范围(Pa)
105～6.7x10-4
阀门漏率(Pa.L/S)
≤6.7x10-4
适用温度（℃）
-25～+40
线圈温升（℃）
≤65
开闭时间（S）
3～5
电源电压（V/Hz）
220±10%/50
安装方式
垂直

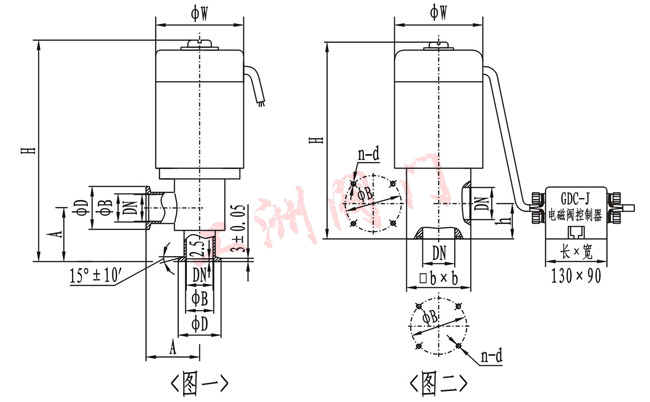

(图一)(KF)连接及外形尺寸

型号
通径(DN)
ΦW
ΦD
ΦB
H
A
法兰标准
GDC-J16A/KF
16
68
30
17.2
186
40
GB4982
GDC-J25A/KF
25
82
40
26.2
193
50
GDC-J40/KF
40
110
55
41.2
270
65
GDC-J50A/KF
50
125
75
52.2
307
70
/

(图二)连接及外形尺寸

型号
通径(DN)
ΦW
ΦB
H
h
bxb
n-b
法兰标准
GDC-J16A
16
68
42
165
28
48x48
4-M5
JB919
GDC-J25A
25
82
55
190
35
58x58
4-M6
GDC-J32
32
92
64
217
40
68x68
4-M6
GDC-J40
40
110
70
240
44
80x80
4-M6
GDC-J50A
50
125
90
285
56
95x95
4-M8
GDC-J65
65
135
105
315
65
115x115
4-M8
GDC-J80
80
165
125
358
75
140x140
4-M8



订货须知：
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF（H）型电子式三通电动调节阀型号，请按ZRSF（H）型电子式三通电动调节阀型号
