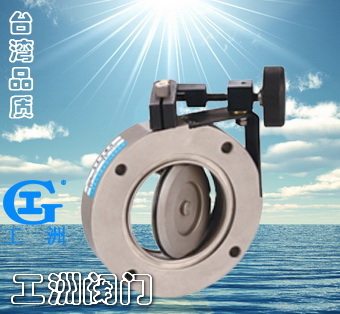

GI-C系列高真空蝶阀是用来调节真空系统中的气流量。调节角度范围0~90°。 适用的工作介质为空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

法兰标准
JB919
安装位置
任意

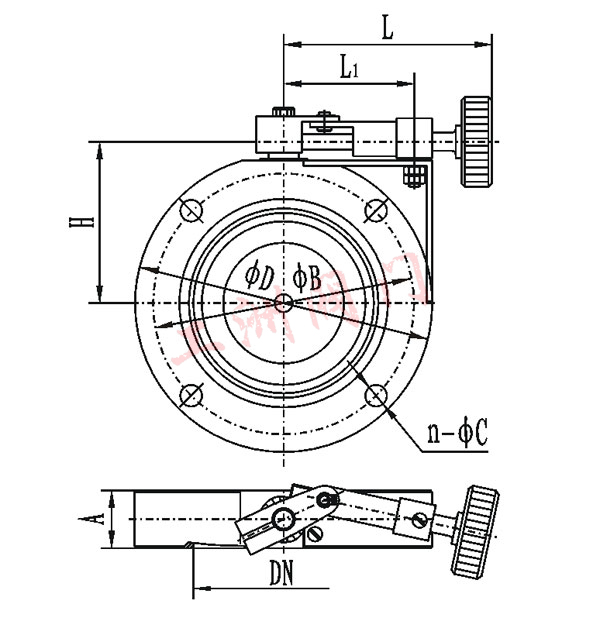

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
L1
n-ΦC
GI-32
32
78
64
51
22
62
29
4-Φ7
GI-40
40
85
70
55
65
32
GI-50
50
110
90
69
71
45
4-Φ9
GI-63
63
130
110
72
26
87
55
GI-80
80
145
125
80
30
85
63
GI-100
100
170
145
93
110
75
4-Φ12
GI-150
150
220
195
122
35
155
98
8-Φ12
GI-200
200
275
250
156
40
159
117
GI-250
250
330
300
259
45
167
132
GI-300
300
380
350
284
55
197
162
8-Φ14
注:GI-63C法兰连接为GB/T6070标准。



订货须知:
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF(H)型电子式三通电动调节阀型号,请按ZRSF(H)型电子式三通电动调节阀型号
