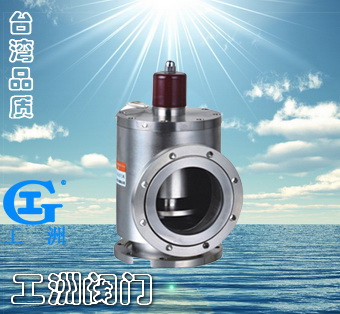

 DYC-JQ系列电磁真空压差式充气阀,是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口,并于泵同步开启和关闭。当泵停止工作或电源突然中断时,阀门能依靠大气与真空的压差力使阀板自动关闭,将真空系统封闭,保持其真空度,并将大气通过阀的节流孔充入泵腔内,从而避免泵油逆流污染真空系统。
  适用的工作介质为空气及非腐蚀性气体。

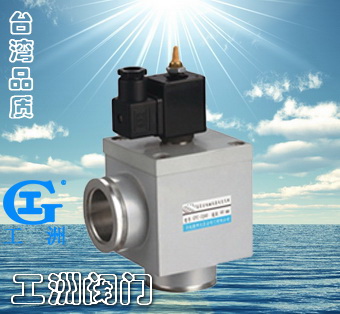

 GYC-JQ系列高真空电磁压差式充气阀,是安装在机械真空泵上的专用阀门。安装于机械真空泵的进气口,并与泵同步开启和关闭。当泵停止工作或电源突然中断时,阀门能依靠大气与真空的压差力使阀板自动关闭,将真空系统封闭,保持其真空度,并将大气通过阀的节流孔充入泵腔内,从而避免泵油逆流污染真空系统。
用的工作介质为空气及非腐蚀性气体。

主要技术性能

适用范围(Pa)
105~1x10-3
阀门漏率(Pa.L/S)
<1.0x10-4
电源电压(V/Hz)
220/50
介质温度(℃)
-25~+50
开闭时间(S)
≤3
安装方式
垂直或水平
法兰标准(V/Hz)
GB/T6070;GB4982;JB919

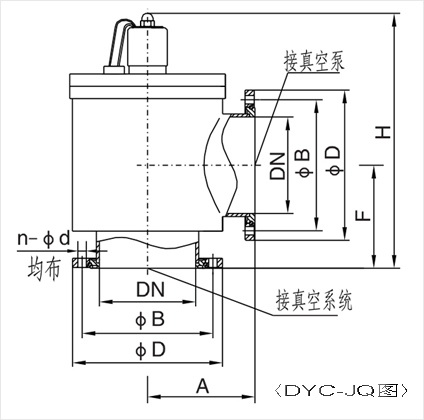

DYC-JQ连接及外形尺寸

型号
DN
ΦD
ΦB
A/F
H
n/Φd
连接标准
DYC-JQ50
50
110
90
80/80
210
4-9
GB/T6070
DYC-JQ65
63
130
110
88/88
255
4-9
DYC-JQ80
80
145
125
98/98
285
8-9
DYC-JQ100
100
165
145
108/108
297
8-9
DYC-JQ125
125
200
175
138/138
300
8-11
DYC-JQ150
150
220
195
153/160
370
8-11
Jb919
DYC-JQ200
200
285
260
200/200
430
12-11
GB/T6070

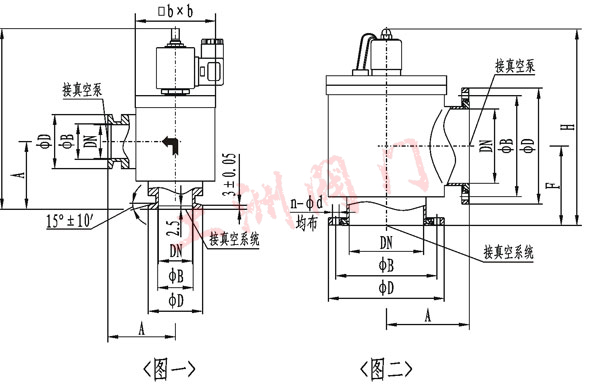

(图一)KF连接及外形尺寸GB4982

型号
通径(DN)
ΦD
ΦB
H
A
bxb
GYC-JQ16/KF
16
30
17.2
153
40
37x37
GYC-JQ16/KF
25
40
26.2
155
50
62x62
GYC-JQ16/KF
40
55
41.2
178
65
80x80

(图二)连接及外形尺寸JB919

型号
通径(DN)
ΦD
ΦB
H
A
F
n-Φd
DYC-JQ150
150
220
195
370
153
160
8-11



订货须知:
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF(H)型电子式三通电动调节阀型号,请按ZRSF(H)型电子式三通电动调节阀型号
