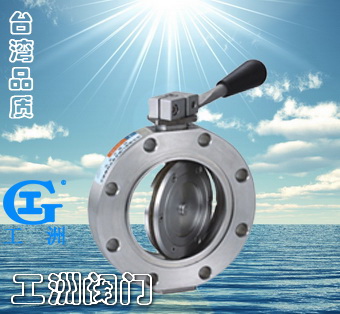

GI-A系列高真空蝶阀是用来接通或切断真空管路中的气流,阀门的阀板采用夹紧结构,把阀板的密封圈夹紧,起到更好的密封作用。 适用的工作介质为空气和非腐蚀性气体。

主要技术性能

适用范围(Pa)
105~1.3x10-5
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

法兰标准
GB/T6070
安装位置
任意

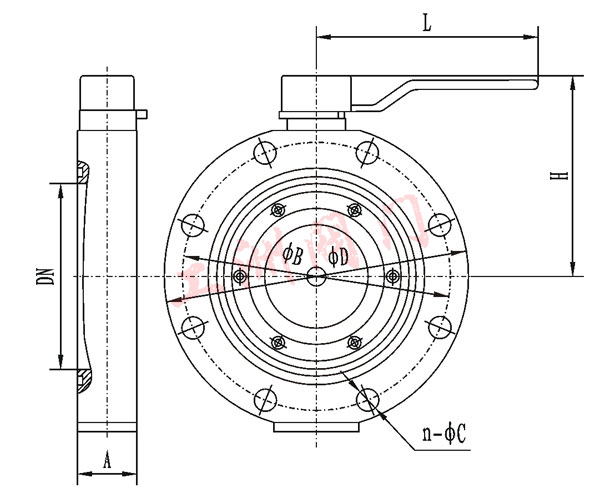

连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
A
L
n-ΦC
GI-50A
50
110
90
82
26
171
4-Φ9
GI-63A
63
130
110
93
32
GI-80A
80
145
125
100
8-Φ9
GI-100A
100
165
145
111
8-Φ12
GI-125A
125
200
175
128
35
197
GI-150A
150
225
200
142
GI-200A
200
285
260
176
45
250
12-Φ11
GI-250A
250
335
310
205
50
363
GI-300A
300
425
395
249
55
12-Φ14



订货须知:
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF(H)型电子式三通电动调节阀型号,请按ZRSF(H)型电子式三通电动调节阀型号
