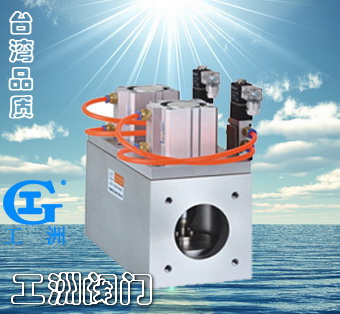

GQ-JS三通式气动高真空挡板阀是以压缩空气为动力,通过控制气动元件来改变气路方向,双路接口,气缸驱动使挡板阀作启闭运动,用于接通或切断真空管路中的气流。
  适用的工作介质为空气或非腐蚀性气体。

主要技术性能

适用范围(Pa)
105~1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-6
介质温度(℃)

-25~+80(密封材料为丁腈橡胶)
-30~+150(密封材料为氟橡胶)

气源压力(MPa)
0.4~0.8
安装位置
任意
电源电压
标准出厂:AC220V/50Hz
特殊指定:AC110V;DC24V;DC12V等
信号反馈
标准出厂:不带反馈信号
特殊指定:磁性开关DC/AC5~240V

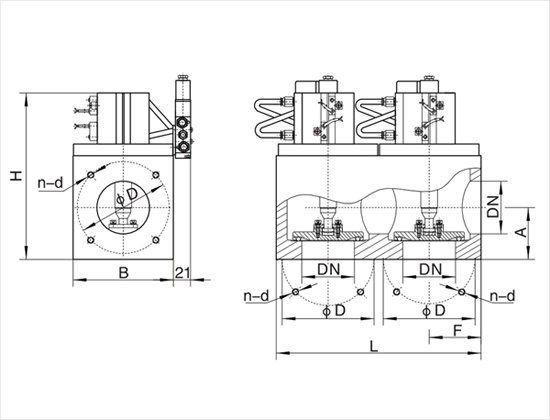

(图一)(KF)连接及外形尺寸

型号
通径(DN)
ΦD
ΦB
H
B
法兰标准
GDQ-JS50
50
90
200
199
100
GB/T6070
GDQ-JS63
63
110
245
199
120




订货须知:
一、①真空阀产品名称与型号②真空阀口径③真空阀是否带附件 二、若已经由设计单位选定公司的ZRSF(H)型电子式三通电动调节阀型号,请按ZRSF(H)型电子式三通电动调节阀型号
